直流系統與蓄電池測試儀器
1.1 概述

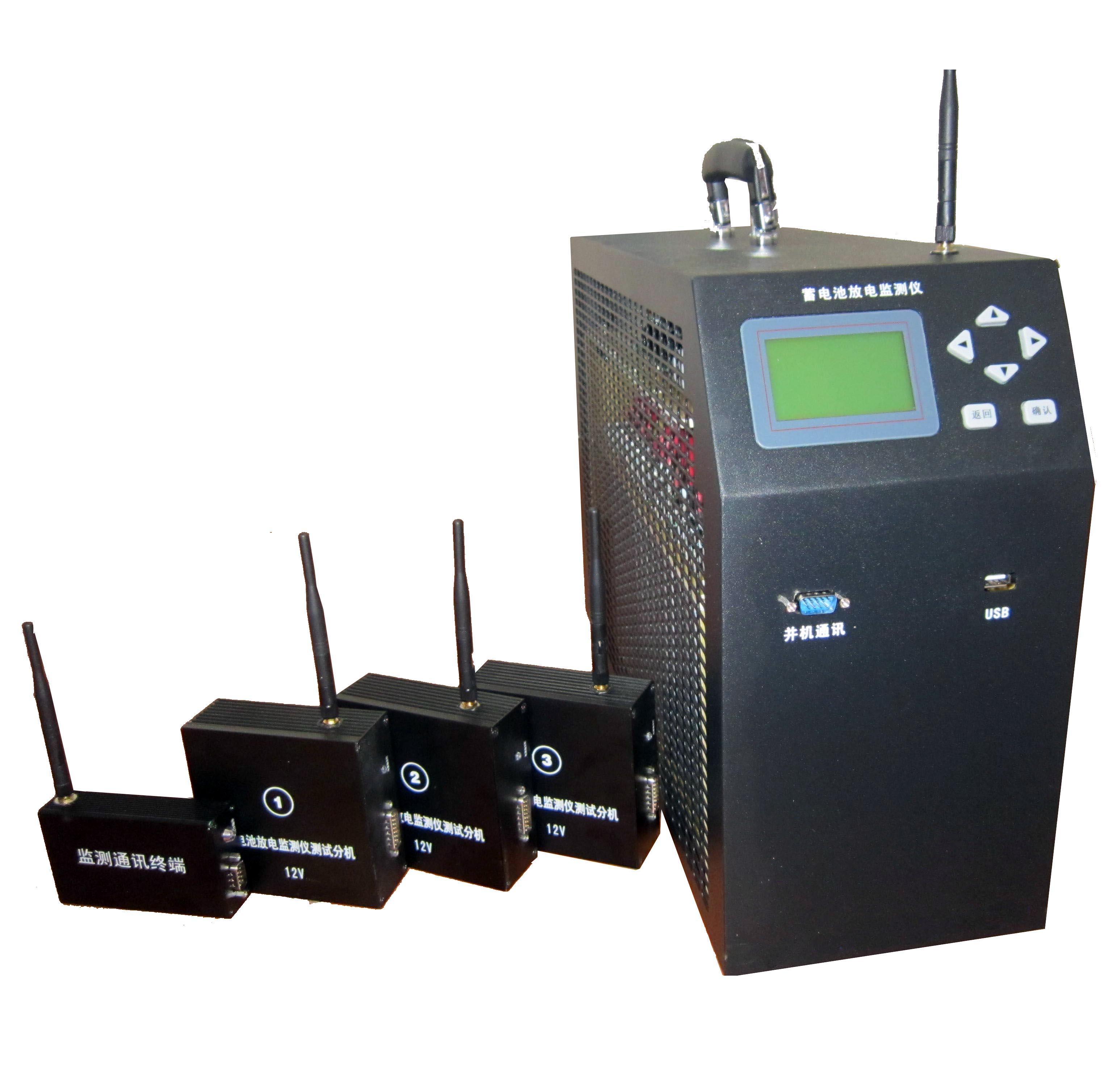

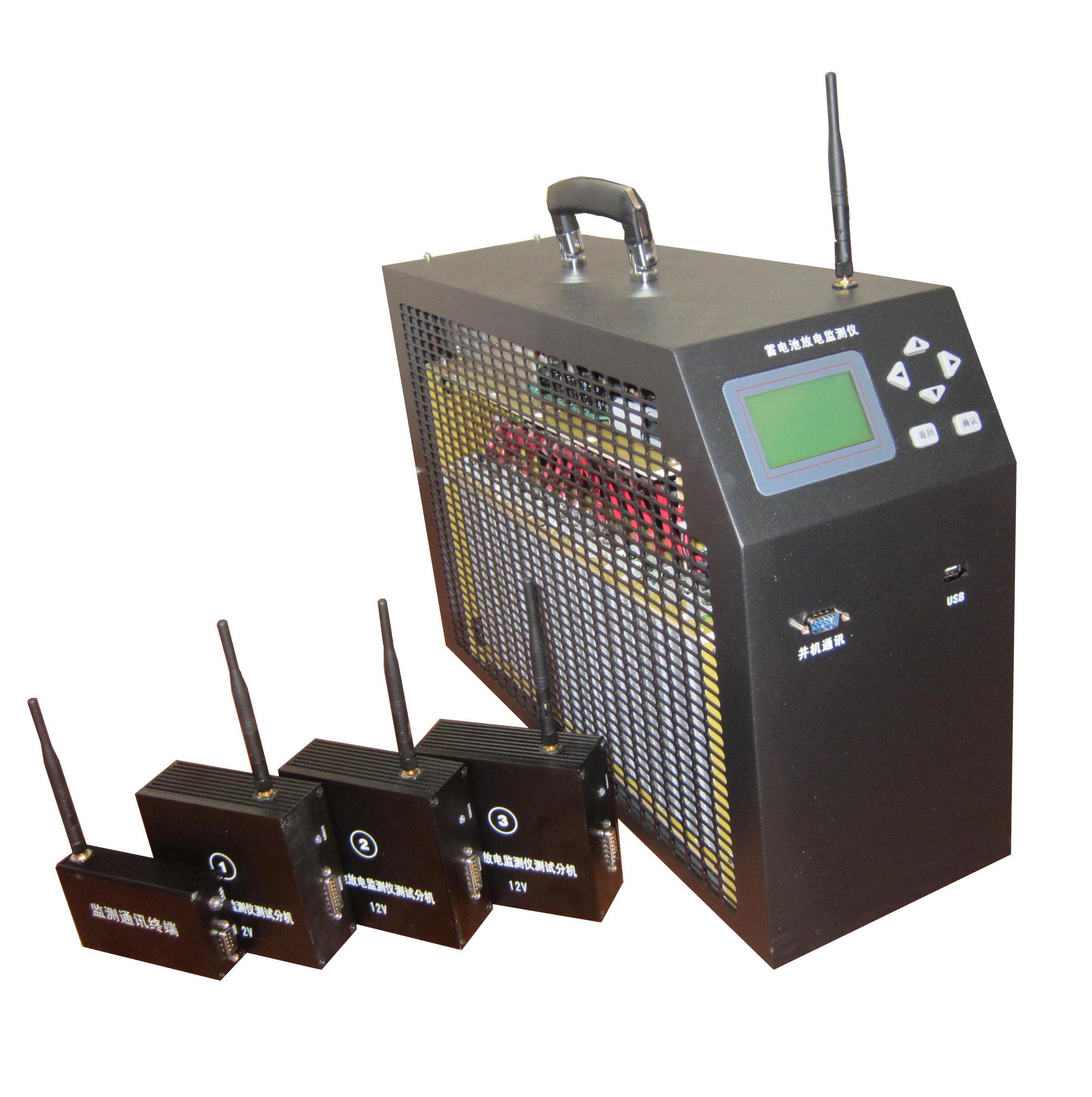

DS3982智能放電監測儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。
DS3982智能放電監測儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
DS3982智能放電監測儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
1.2 功能特點
l 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
l 具有無線通訊功能，無線采集盒與放電主機及上位機監控PC機三者之間通過無線方式進行通訊。簡化接線，靈活方便。
l 無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
l 設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
l 配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
l 有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
l 采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
l 自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
l 可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
l 可通過短時放電（10分鐘）來預估蓄電池組容量。
l 可記錄測試/放電過程每節電池放電情況，主要是電池組總?cè)萘?、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。
技術指標
通訊用48V蓄電池組系列
電力用220V蓄電池組系列
電池組電壓
DC48V
DC220V
工作電源
AC220V或DC48V
AC220V或DC220V
放電電流
0～300A連續可調
0-100A連續可調
放電電流精度
1%
1%
放電電流分辨率
0.1A或0.5%
0.1A或0.5%
放電終止電壓
10～60V可調
176-264V可調
電壓測試精度
0.5%
0.5%
采樣間隔
5s～1min
5s～1min
工作環境
濕度：5%～90%； 溫度：0℃～+40℃
散熱方式
強制風冷
主機外形尺寸
大530 X 400 X 220 (mm) 中492 X 352 X 176(mm) 小400 X 272 X 176（mm）
主機重量
大 21kg 中 16 kg 小11 kg
型號說明
A-簡易型， B-無線通訊， C-RS485通訊， D-載波通訊
序號
品名
數量
備注
1

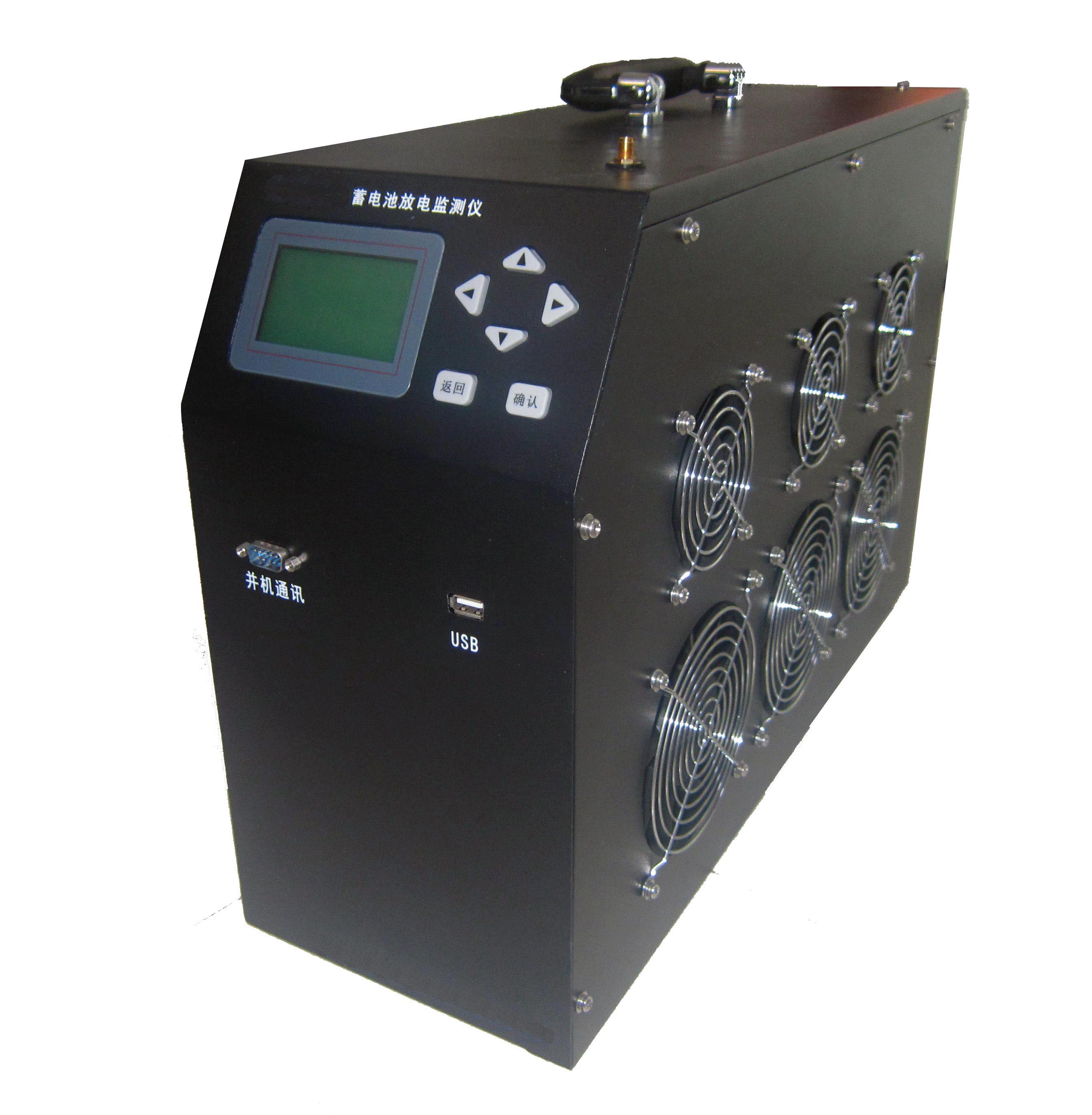

智能放電監測儀主機
1
2

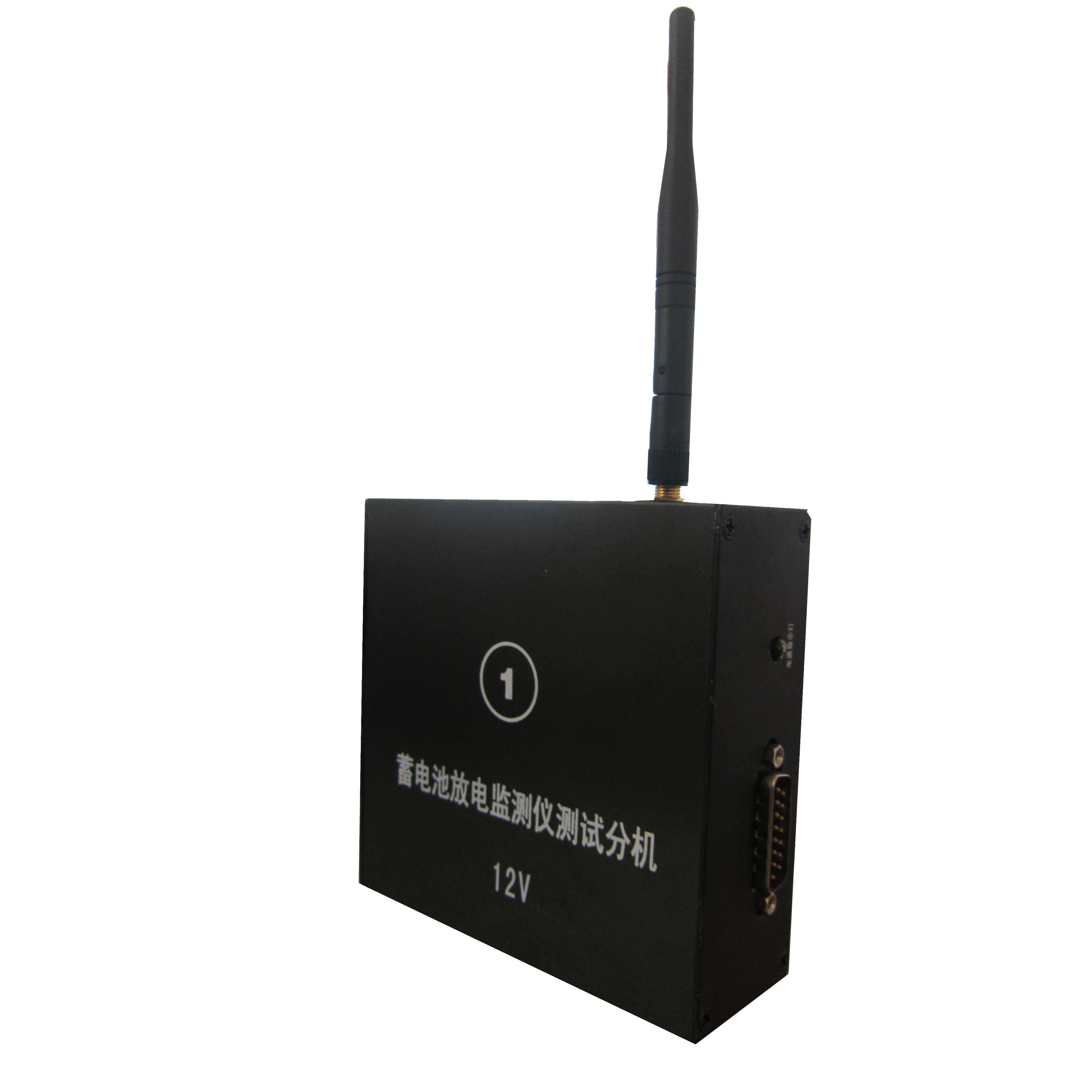

數據采集盒（兼容2V、6V、12V電池）
--
不同電壓等級，數量不等。
3

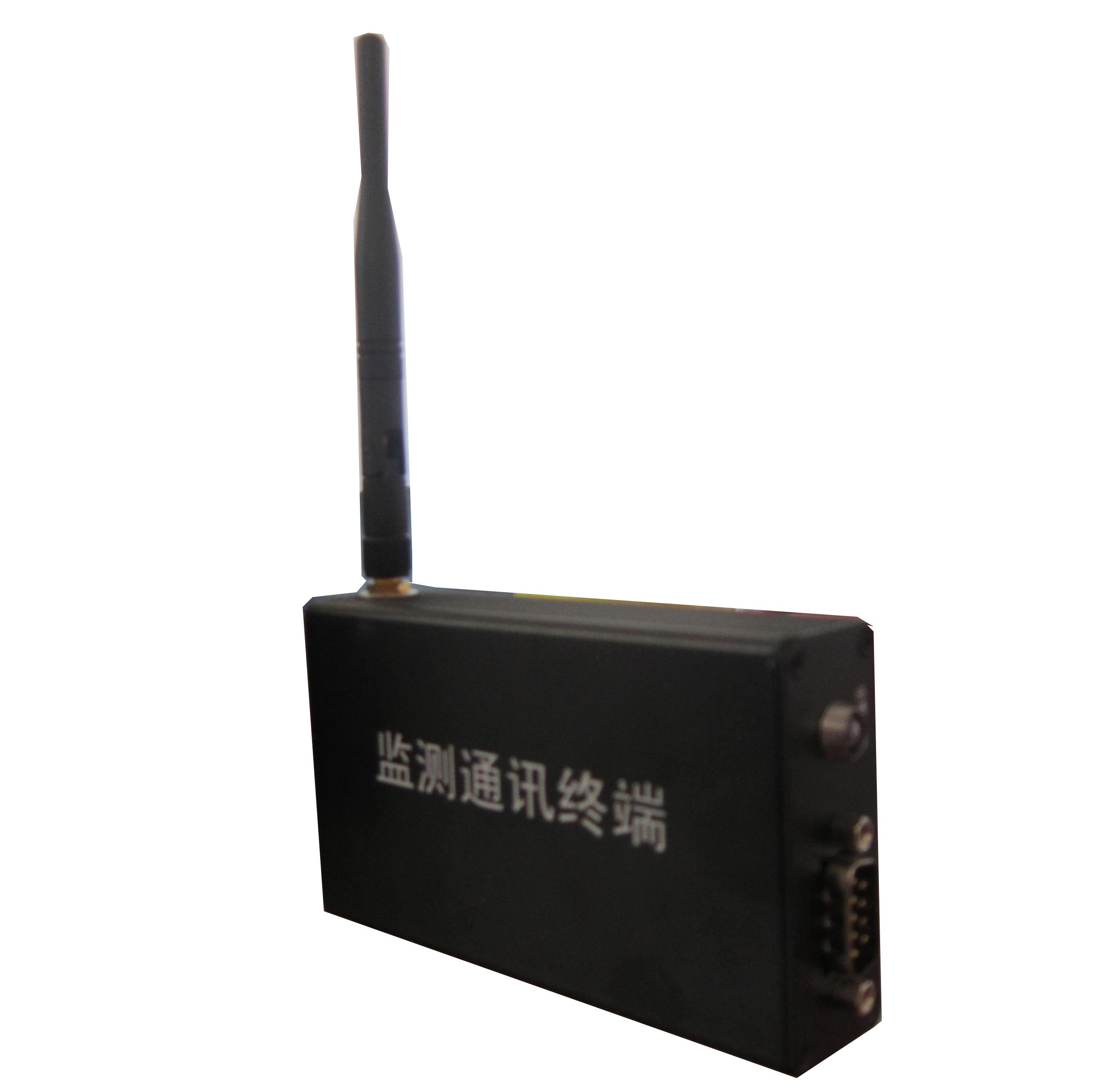

監測通訊終端
1
4
監測通訊終端專用電源
1
5
U盤
1
6
放電電纜
2
紅、黑各一條
7
電壓監測線
1
8
電流傳感器（選配件）
1
不同電流等級，量程不同。
9
數據采集線（2V、6V/12V兩種）
--
不同電壓等級，數量不等。
10
主機天線
1
11
AC220V電源線
1
12
說明書
1
13
PC機軟件光盤
1
14
鋁合金包裝箱
1
15
USB-RS232轉接線
1
16
USB-RS232轉接線驅動光盤
1
