概述

1.1用途

該儀器是專用于日常維護中對落后蓄電池處理的便攜式產品，它具有三種獨立的使用方式：電池放電方式、電池充電方式和電池活化方式?？梢葬槍β浜箅姵夭煌膶嶋H情況，對電池進行恒流充電或設置多個循環周期對最小容量的電池作循環多次充放電，以激化電池極板失效的活性物質使電池活化，提升落后電池的容量。同時配備PC機應用軟件，把采集的數據上傳至計算機，便于進行各種分析。

1.2功能

●充放電、活化及曲線指示功能

該儀器可記錄充電、放電及活化過程中的蓄電池電壓、電流變化趨勢和相關數據，并有相應的曲線指示功能。其相關數據和趨勢曲線在每次工作執行完后即可顯示，內容包括：測試電池號碼、電池內阻、執行總時間、停止測試原因、電壓曲線、電流曲線等。（用英文縮寫表示，見 五、縮寫一覽表）。

●數據查看(回放)

在進行充(放)電或活化操作過程中，由于一些原因中斷測試后，可選擇是否查看數據。在數據查看時，按左右鍵切換以查看相關的數據和曲線趨勢。

●數據管理

此功能允許用戶對電池的已測控數據進行管理，包括數據的上傳以及曲線回放。

●系統升級

此功能允許用戶對設備進行在線的軟件升級更新。

1.3特點

l        使用最新的在線可編程CPU，用戶可使用微機更新儀表軟件，不斷提升儀表性能。

l        模塊化結構，設計合理，運行可靠。

l        測量全面，并精確顯示電池充(放)電及活化的運行結果和變化曲線。

l        功能強大，可對電池單獨進行充(放)電和連續多次(不大于9次)循環充放電。

l        中文菜單操作，簡單易學易用。

l        與計算機通過U盤做中介，可將測量數據存入計算機，并由計算機進行管理。

l        儀表配備的PC數據管理軟件可對電池充(放)電及活化的長期運行狀態進行分析、并可生成相應的數據報表。

1.4工作原理

該儀器的工作原理是通過操作鍵盤對單片機進行操作，同時通過液晶顯示器顯示操作菜單和測試控制結果。

該儀器采用了10位高速A/D、D/A，使得測量與控制更為迅速、精確，更好地滿足充放電時實時測控的需要。

該儀器使用128K的NVRAM作為存貯器，能夠有效地存貯數據。用戶可為電池單獨充電、單獨放電和電池活化各保存一組曲線數據，大大提高了用戶的使用效率。

該儀器帶有USB通訊接口，用戶可以通過U盤與計算機進行通訊。把數據傳給PC機，可以對電池質量進行長期的監測，通過對電池工作狀態數據的分析可以找出影響電池質量的各類問題。

1.5技術指標

1.6主要部件

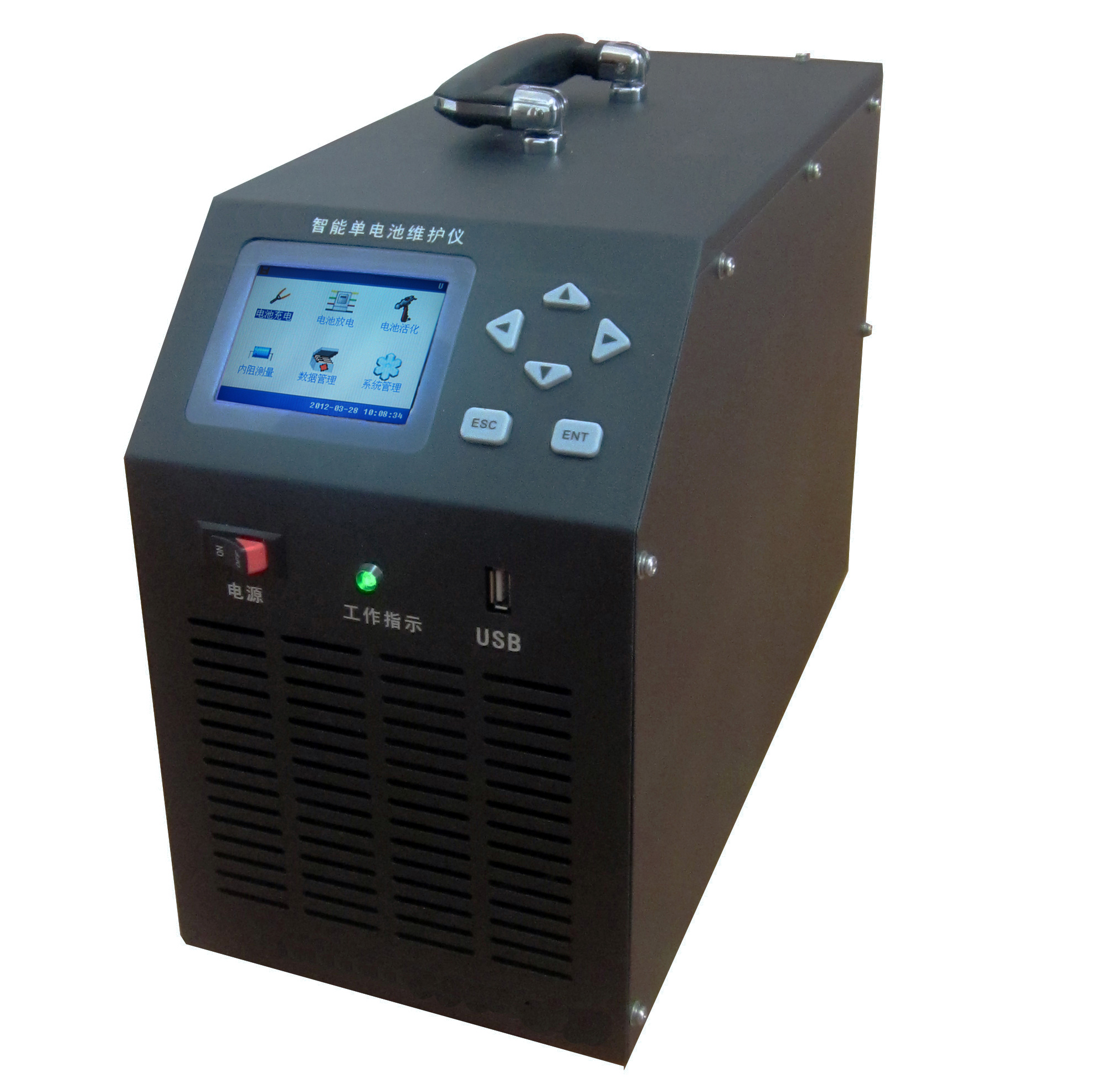

1.6.1主機

主機附帶電流夾具兩個（紅、黑各一個），電壓檢測線一條。將電壓檢測線的三芯端子與主機背面板上的“電壓檢測”端相連。紅色電流夾具的接線端與背面板上的紅色接線座相連，黑色電流夾具的接線端與背面板上的黑色接線座相連。注意：嚴禁接反！
