概述：

由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10^-2Pa。

真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P₁(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P₂（Pa）。靜置時間t不小于7d。

由下公式計算允許儲存期T（年）T=6.6×10^-2×   t  （年）

                              P₂-P₁            365

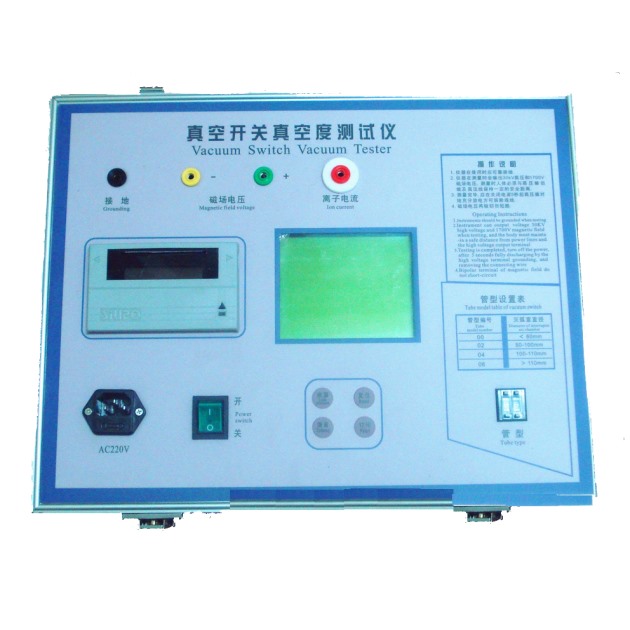

真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10^-2----10^-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。本公司真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10^-5Pa。本儀器最突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。

技術指標

1、檢測對象：各種型號真空開關管。

2、檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。

3、適用范圍：本儀器為一機多用型，可測多種型號真空開磁。

4、檢測范圍：        10^-5—10^-1 Pa

5、測量精度：        10^-5—10^-4 Pa ，  15%

                                     10^-4—10^-3 Pa ，  15%

                                     10^-3—10^-2 Pa ，  10%

                                     10^-2—10^-1 Pa ，  10%

6、磁場電壓：        1700V

7、脈沖電場高壓：30KV

8、測試真空度時開關管開距：正常使用開距。

9、使用環境： -20℃~40℃

10、主機重量：12kg

11、外形尺寸：420×320×280(mm)

三﹑產品成套：

1、磁控線圈          1只                    5、使用說明書、合格證   1份

2、專用測試線        5根                    6、彈性捆綁帶           1根

3、線圈吊帶          1根                    7、色帶                 1條

4、電源線            1根                    8、打印紙               2巻
